การเขียนแบบ มีความหมาย คือ การเขียนรูปลงในกระดาษเขียนแบบ ซึ่งมีคำอธิบายไว้ในแบบอย่างพร้อมมูล โดยการเขียนรูปสัญลักษณ์ หรือเส้นลงไว้ในแบบ ซึ่งทำให้ผู้นำเอาไปสร้างของจริงขึ้นมาได้ การเขียนแบบเทคนิค เป็นวิชาชีพหนึ่งที่ต้องมีความรู้ทางทฤษฎีประกอบ เช่น ช่างอุตสาหกรรมทุกสาขา คณิตศาสตร์ ฟิสิกส์ วิทยาศาสตร์ และอื่นๆมาประยุกต์เป็นรูปแบบภาพลายเส้นที่มีสัญลักษณ์ประกอบ เพื่อนำมาแสดงให้ผู้อ่านแบบงานได้เข้าใจความหมายได้รวดเร็ว โดยไม่ต้องมีคำบรรยายประกอบมากมาย ทำให้การทำงานได้รวดเร็วขึ้น ผู้เขียนแบบจะต้องเป็นผู้ถ่ายทอดความคิด หรือเสนอความคิดของตนเอง และเขียนภาพสเก็ตซ์จากวิศวกร สถาปนิก และนักวิทยาศาสตร์ให้มาเป็นภาพเขียนแบบเทคนิคที่จะนำมาใช้ในการผลิตและสร้างในการสเก็ตซ์ภาพหรือเขียนแบบที่กำหนดให้มีมาตราส่วนและแสดงรายละเอียด บางครั้งผู้เขียนแบบอาจจะต้องคำนวณความแข็งแรง คุณภาพ ปริมาณ และราคาวัสดุ ก่อนที่จะเริ่มเขียนแบบ เราควรจะต้องมีความรู้เกี่ยวกับเครื่องมืออุปกรณ์ในสำหรับเขียนแบบ และวิธีใช้ให้ดี เพื่อให้ได้ผลงานเรียบร้อยรวดเร็ว ประหยัดเวลาในการทำงาน ตลอดจนการบำรุงรักษาเครื่องมือเขียนแบบให้มีสภาพดีอยู่ได้นาน

การใช้เครื่องมืออุปกรณ์การเขียนแบบ
๑. โต๊ะเขียนแบบ หรือกระดานเขียนแบบ ( Drawing Board ) ใช้รองกระดาษเขียนแบบ ในกรณีที่ไม่มีโต๊ะเขียนแบบ ให้ใช้กระดานเขียนแบบแทนก็ได้









๒. ไม้ฉากรูปตัวที ( T - Square ) มีลักษณะคล้ายรูปตัว T ซึ่งมีส่วนประกอบ ๒ ส่วน คือ ส่วนหัว ( Fixed Head ) และส่วนตัวไม้ทีประกบกันเป็นมุม ๙๐ องศา ใช้สำหรับเขียนเส้นตรงในแนวนอน หรือเส้นระดับอย่างเดียวเท่านั้น ซึ่งจะต้องใช้ร่วมกับโต๊ะเขียนแบบหรือกระดานเขียนแบบ พร้อมนี้จะต้องใช้ร่วมกับฉากสามเหลี่ยม (Set - Square)สำหรับลากเส้นให้เป็นมุมต่างๆ ลักษณะของไม้ฉากที หรือ T - Square ที่ดีนั้น หัวไม้ฉากทีต้องไม่โยกคลอน ยึดติดกันแน่นกับก้านไม้ตัวขวางของไม้ฉากที ขอบบนของตัวไม้ฉากทีต้องเรียบและตรงไม่บิดงอ การเขียนเส้นนอนต้องลากเส้นจากซ้ายไปขวาเสมอ หัวไม้ฉากทีแนบกับโต๊ะเขียนแบบด้านซ้ายมือจรดปลายดินสอให้เอนไปในทิศทางของการลากเส้นทำมุมกับกระดาษเขียนแบบเป็นมุม ๖๐ องศา ขณะเดียวกันให้ดินสอเอนออกจากขอบบรรทัดเล็กน้อย เพื่อให้ปลายดินสออยู่ชิดขอบบรรทัดมากที่สุด ในขณะที่ลากเส้น ควรหมุนดินสอไปด้วย ซึ่งจะช่วยรักษาปลายไส้ดินสอเป็นกรวยแหลม และช่วยให้เส้นดินสอโตสม่ำเสมอกัน








๓. ฉากสามเหลี่ยม ( Set - Square ) ชุดหนึ่งมีอยู่ ๒ แบบ มีมุมต่างกันดังนี้ อันแรกเรียกว่า ฉาก ๓๐ ๖๐, และ ๙๐ องศา ส่วนอันที่ ๒ เรียกว่า ฉาก ๔๕, ๔๕, และ ๙๐ องศา การเขียนมุมของฉากสามเหลี่ยมทั้ง ๒ อันนี้ จะต้องใช้ร่วมควบคู่กับไม้ฉากทีทุกครั้ง ในขณะทำการปฏิบัติงานเขียนแบบ ฉากสามเหลี่ยมใช้สำหรับเขียนเส้นตรงในแนวดิ่ง และเส้นเอียงทำมุมต่างๆ เวลาเขียนเส้นดิ่งให้ลากดินสอขึ้นไปตามแนวดิ่ง จับดินสอให้เอนไปในทิศทางของการลากเส้น ทำมุม ๖๐ องศา กับกระดานเขียนแบบ และให้ดินสอเอนออกจากตัวฉากสามเหลี่ยมเล็กน้อย





๔. วงเวียน เป็นอุปกรณ์สำหรับเขียนวงกลม หรือส่วนโค้ง ด้วยดินสอดำหรือหมึกก็ได้ วงเวียนมีหลายแบบ สามารถเลือกใช้แล้วแต่ความสำคัญของความต้องการในแต่กรณี วิธีเขียนวงกลมหรือส่วนโค้ง ให้ปรับขาวงเวียนที่เป็นเหล็กแหลม ให้ยาวกว่าข้างที่เป็นไส้ดินสอเล็กน้อย ใช้ปลายแหลม ปักลงตรงจุดที่กำหนดให้เป็นศูนย์กลางของวงกลม ปรับขาวงเวียนจนกางได้ระยะเท่ากับรัศมีที่ต้องการจับก้านวงเวียนไว้ระหว่างนิ้วหัวแม่มือกับนิ้วชี้ หมุนวงเวียนเอนไปในทิศทางของการลากเส้นเล็กน้อย พยายามเขียนวงกลมให้สมบูรณ์ โดยการหมุนวงเวียนไปเพียงครั้งเดียว

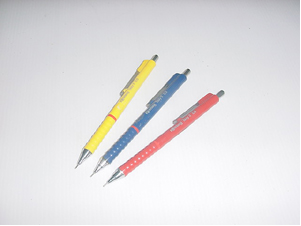

๕. ดินสอดำ หรือดินสอเขียนแบบ ( Drawing Pencil ) ดินสอเขียนแบบทำด้วยไส้ดินสอที่มีระดับความแข็งต่างกัน ความแข็งของไส้ดินสอมีการระบุไว้บนแท่งดินสอด้วยตัวเลขและตัวอักษร ดินสอที่ใช้ในการเขียนแบบ ควรมีความอ่อนแข็งดังนี้ ๒H, ๓H, H, HB อย่างน้อยควรมี ๔ แท่ง คือ ดินสอที่มีไส้อ่อนได้แก่เกรด F, HB ไส้ขนาดกลาง H – ๒H ไส้แข็ง ๔H – ๕H ในงานเขียนแบบปัจจุบันนี้นิยมใช้ดินสอสำเร็จแบบไส้เลื่อน หรือไส้กด เพราะสะดวกรวดเร็วไม่เสียเวลาต่อการเหลาดินสอ มีความยาวคงที่ บรรจุไส้ใหม่สะดวก ทำให้งานสะอาด ไม่สกปรก












๖. ยางลบ ควรเป็นยางลบชนิดนุ่มๆมีคุณภาพใช้ลบดินสอดำที่เขียนผิด หรือลบในสิ่งที่ต้องการจะลบ




๗. กระดาษเขียนแบบ มีทั้งขนาดความหนา ๘๐ ปอนด์ ถึง ๑๐๐ ปอนด์ เป็นชนิดไม่มีเส้นขนาดความกว้างความยาว แล้วแต่จะต้องการเขียนหรือต้องการใช้ขั้นตอนการติดกระดาษเขียนแบบที่ปฏิบัติถูกต้องตามขั้นตอนต่างๆ มีดังนี้ ให้นำกระดาษเขียนแบบที่มีขนาดต่างๆตามความต้องการเขียนแบบวางลงบนพื้นกระดานโต๊ะเขียนแบบหรือแผ่นกระดานรองกระดาษเขียนแบบ โดยให้พอเหมาะกับผู้ที่จะเขียนแบบทำการเขียนแบบมีความคล่องตัวในการเขียนแบบ กระดาษเขียนแบบจะต้องวางไม่สูงเกินไปจนเกือบจะชิดกับขอบด้านบนของโต๊ะเขียนแบบ,แผ่นกระดานรองกระดาษเขียนแบบหรือวางต่ำลงมาจนเกือบชิดขอบด้านล่างของโต๊ะ,แผ่นกระดานรองกระดาษเขียนแบบ กระดาษเขียนแบบให้ห่างจากขอบโต๊ะเขียนแบบทางด้านซ้ายมือประมาณ ๑ ผ่ามือ หรือ ๑๐ - ๑๕ เซนติเมตร จากนั้นให้นำไม้ฉากที (T-Square) วางทับบนกระดาษเขียนแบบ โดยให้หัวของไม้ฉากทีแนบชิดกับขอบโต๊ะเขียนแบบด้านซ้ายมือ ซึ่งบรรทัดยาวไม้ฉากทีจะทำมุมฉากกับขอบโต๊ะเขียนแบบ ใช้ฉากสามเหลี่ยม (Set-Square) วางบนขอบบรรทัดไม้ฉากที ให้ขอบด้านมุมฉากของฉากสามเหลี่ยมอยู่ในแนวเดียวกันกับขอบด้านซ้ายกระดาษเขียนแบบ และฉากสามเหลี่ยมทำมุมฉากกับไม้ฉากที จัดขอบกระดาษเขียนแบบให้อยู่ในแนวเดียวกันกับด้านมุมฉากของฉากสามเหลี่ยม เมื่อจัดเข้าที่เรียบร้อยแล้วให้ติดมุมกระดาษเขียนแบบทั้ง ๔ ด้าน ด้วยกระดาษกาวหรือเทปใส (Scottape) โดยให้ติดขวางมุม แต่จะต้องติดลึกเข้าไปในพื้นที่กระดาษเขียนแบบมากนัก การติดขวางมุมเพื่อป้องกันกระดาษเขียนแบบ หลุดออกได้ง่ายขณะทำการเขียนแบบ เมื่อติดมุมกระดาษเขียนแบบเรียบร้อยแล้ว ยกเครื่องมือเขียนแบบออก ก็จะได้การติดกระดาษเขียนแบบที่ถูกต้องและใช้ในการเขียนแบบต่อไป
๘. ผ้ายาง หรือเทปกาว ( Scotch Tape ) ใช้ติดกระดาษเขียนแบบกับโต๊ะเขียนแบบ หรือกระดานเขียนแบบให้แน่นในขณะเขียนแบบทุกครั้ง เพื่อป้องกันกระดาษเลื่อน การติดกระดาษเขียนแบบที่ถูกวิธีนั้น ต้องติดขวางมุมกระดาษเขียนแบบทั้ง ๔ มุมกระดาษ







๙. บรรทัดโค้ง ( Irregular Curves ) บรรทัดโค้งใช้สำหรับเขียนเส้นโค้งที่วงเวียนไม่สามารถเขียนได้ โดยทำการจุดไว้ให้ได้ ๓ จุด แล้วลากเส้นผ่านตามจุดนั้นๆตามบรรทัดโค้งเลื่อนบรรทัดโค้งความโค้งตามไปครั้งละ ๓ จุด จนกว่าจะได้รูปตามต้องการ







๑๐. บรรทัดสเกล ( Scale ) ใช้สำหรับย่อส่วนตามต้องการ มีลักษณะเป็นแท่งสามเหลี่ยม ๖ ด้าน ในแต่ละด้านจะมีมาตราส่วนย่อไว้ดังนี้ ๑ : ๒๐, ๑ : ๒๕, ๑ : ๕๐, ๑ : ๗๕, และ ๑ : ๑๐๐
